GD系列潜孔冲击器

GD系列潜孔冲击器

分享
  • 产品详情
  • 产品参数

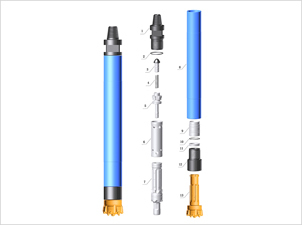

零部件名称

Item Description

重量weight(kg)

GD35A

GD45A

GD55A

GD65A

GD85A

1.接头

Top Sub

4.20

6.50

13.70

20.00

34.00

2.接头O形圈

ORing Of Top Sub

0.01

0.01

0.015

0.02

0.015

3.逆止阀

Check Valve

0.20

0.35

0.70

0.70

1.20

4.弹簧

Spring

0.02

0.05

0.10

0.10

0.10

5.配气座

Air Distributor

0.80

1.50

2.00

3.50

6.00

6.内缸

Internal  Cylinder

1.30

2.10

2.80

4.20

6.50

7.活塞

Piston

5.50

8.50

15.00

23.00

42.50

8.外缸

External Cylinder

9.50

15.20

24.00

31.50

60.00

9.衬套

Guided Sleeve

1.00

1.30

2.60

6.50

5.30

10.卡环O型圈

ORing Of Stop Ring

0.05

0.01

0.01

0.01

0.01

11.卡环

Stop Ring

0.15

0.30

0.50

0.60

1.20

12.卡钎套

Dirve Chuck

1.90

3.40

6.50

6.00

17.50

13.钻头

Drill Bit

5.00

9.00

16.00

26.00

40.00

技术参数Technical Data


GD35A

GD45A

GD55A

GD65A

GD85A

总长(不含钻头)

Length (Without  Bit)

888mm

1011mm

1110mm

1238mm

1359mm

总重(不含钻头)

Weight (Without  Bit)

25.00kg

43.20kg

69.00kg

98.00kg

175.00kg

冲击器外径

External  Diameter

φ82mm

φ99mm

φ126mm

φ142/146mm

φ180/185mm

可配钻头钎柄

Bit Shank

IR3.5

COP44/DHD340

COP54/DHD350R

COP64/DHD360

COP84/DHD380

钻孔范围

Hole Range

φ90-φ115mm

φ110-φ135mm

φ135-φ155mm

φ155-φ203mm

φ195-φ254mm

后接头螺纹

Connection  Thread

API2 3/8”  Reg

API2 3/8”  Reg

API2 3/8”  Reg API3 1/2” Reg

API2 7/8”  RegA

2 7/8”  IF

API3 1/2”  Reg

API4 1/2”  Reg

可用工作风压

Working Pressure

1.0-1.5Mpa

1.2-2.0Mpa

1.3-2.3Mpa

1.5-3.0Mpa

1.5-3.0Mpa

17bar时的冲击频率

Impact Rate at  17Bar

25HZ

30HZ

28HZ

25HZ

22HZ

推荐转速

Recommended  Rotation Speed

25-40r/min

22-35r/min

20-35r/min

20-30r/min

15-25r/min

耗风量

Air Consumption

1.0Mpa:3.8m3/min

1.0Mpa:6m3/min

1.0Mpa:7m3/min

1.0Mpa:9m3/min

1.0Mpa:12m3/min

1.5Mpa:7.5m3/min

1.8Mpa:10m3/min

1.8Mpa:14m3/min

1.8Mpa:18m3/min

1.8Mpa:22m3/min


2.4Mpa:15m3/min

2.4Mpa:19m3/min

2.4Mpa:26m3/min

2.4Mpa:28m3/min
